kostengünstige Schaltung für 40 x optische Rückmelder, für weniger als 40€, für jenen der gerne lötet und die Schaltung selbst baut.

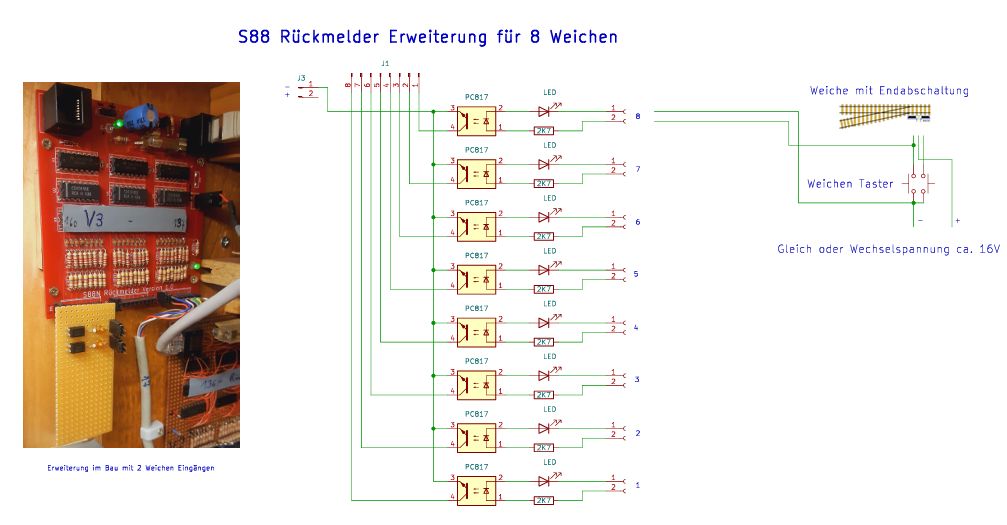

Es können verschiedene Sensoren: optische Rückmelder, Reed Kontakte, Hallsensoren (z.B TLE4905), Taster, auch gemischt verwendet werden, einfach einen S88 Eingang nach 0V Masse verbinden.
Hinweis zum verwendeten optischen Sensor TCRT5000, direkte Sonneneinstrahlung auf den Sensor kann zu einer Fehlmeldungen führen, normale Raumbeleuchtung ist kein Problem.
Die Stromversorgung der s88-N Logik erfolgt mit 5V über den s88-N Bus, (eventuell auch 12V, aber nicht getestet)
zur Stromversorgung der Sensoren verwende ich ein eigenes 5V Stecker Netzteil.

Rückmelder sind eine Voraussetzung für einen automatisierten Eisenbahn Betrieb, selbstständiges, zufälliges Fahren der Loks und Schalten der Weichen, wie z.B. mit der freien Steuerung Software: Rocrail (externer Link)

Durch Verwendung dieser Rückmeldetechnik, sind keine Unterbrechungen im Schienennetz notwendig, die DCC Spannung liegt immer an jedem Gleis parallel an.
Info: ich habe 160 Rückmelder an einem S88 Strang im Einsatz, sehr stabil, zuverlässig ohne das es zu Fehlrückmeldungen kommt.

Schaltplan für die 40 Port Rückmelder mit s88-N Bus (als .svg) Datei

Plan eines optischen Rückmelder mit TCRT5000, ein Sensor ist bis zu 3m mit 3 Drähten von der Schaltung entfernt, in den Schienen eingebaut.

Konfiguration eines Rückmelder in Rocrail im Abschnitt "Definition eines Rückmelder" meiner Rocrail Dokumentation.

Norm s88-N: Normung s88 auf Netzwerkkabel CAT-5, RJ45 (externer Link)

Info Timeing s88-N technisch Infos zum S88 Rückmeldebus - Digital-Bahn.de (externer Link)

Info Timeing s88-N technisch Infos zum S88 Rückmeldebus - Opendcc.de (externer Link)

Stückliste der wichtigsten Bauteile:

40	TCRT5000 Reflective Optical Sensor
40	470 Ohm Vorwiderstand für TCRT5000
8	CD4044 CMOS IC Nand FlipFlop
4	CD4014 CMOS IC 8Bit shift register
50	100nF Kondensator
40	47 Kohm Widerstand
40	1 Kohm Widerstand
1	BC237 o. Ä. npn Transistor
2	RJ45 Buchsen
1	5V Steckerdnetzteil
2	LED, Steckerleisten und weiter Bauteile siehe Schaltplan s88-N Rückmelder

meine kleinere Variante, die 24 Port s88-N Rückmelder Baugruppe

der s88-N 24 Port Rückmelder Schaltplan (als .svg Datei)
die Gerber.zip zur Platinenbestellung Download S88N_24_Rueckmelder_Gerber.zip
die s88-N 24 Port Rückmelder Stückliste

meine Empfehlung zur Platzierung von Rückmeldern

ich verwende den Rocrail Standard mit 2 Rückmeldern pro Block: "enter" und "in" mit dem Block-Brems-Zeitgebers (BBT) siehe: Rocrail Rückmelder und Blöcke (externer Link)

nachdem ich keine Empfehlung zur Platzierung von Rückmeldern mit Rocrail gefunden habe, hier meine Erfahrungen.
Es zählt immer das erste Signal eines Rückmelders an Rocrail, folgende Signaländerungen werden ignoriert.
Der Abstand zur nächsten Weiche sollte mindestens 30cm betragen, die Zuglänge kann auch länger als ein Block sein.

in den grünen Kreisen sind optische Rückmelder im Gleis eingebaut.
